1.歐洲標準EN 10223-3
適用范圍：本歐洲標準詳細說明了工程用六邊形鋼絲網的尺寸和鍍層的技術要求。
制作要求：基底金屬材料應具有350~500N/mm2的抗拉強度、測量長度為250mm時的延伸率不小于10%，并且是按照標準EN 10016-1和EN 10016-2從棒材拉拔而成的；網面應由覆塑或是不覆塑的鍍鋅或鍍鋅合金鋼絲制成。覆塑六邊形鋼絲網的覆塑厚度應為0.5mm
，鍍鋅或是鍍鋅合金鋼絲需符合標準prEN10244-2中的等級A。
網孔和鋼絲的尺寸及公差表
網孔 | 鋼絲 | 典型網卷寬度 | ||
D尺寸mm | 尺寸公差% | 鍍鋅或鍍鋅合金鋼絲直徑mm | 鍍鋅或鍍鋅合金鋼絲直徑公差mm | |
50 50 50 | +16 -4 | 2.0 2.2 2.4 | ±0.05 | 1000 2000 3000 4000 |
±0.06 | ||||
±0.06 | ||||
60 | 2.0 | ±0.05 | ||
60 | 2.2 | ±0.06 | ||
60 | 2.4 | ±0.06 | ||
60 | 2.7 | ±0.06 | ||
80 | 2.4 | ±0.06 | ||
80 | 2.7 | ±0.06 | ||
80 | 3.0 | ±0.07 | ||
100 | 2.7 | ±0.06 | ||
100 | 3.0 | ±0.07 | ||
100 | 3.4 | ±0.07 | ||
網卷長度公差應為+1m，-0m，寬度公差應為±D(網孔尺寸)；其它網卷長度和寬度可由買賣雙方自行議定。 | ||||
2.中華人們共和國黑色冶金行業標準YB/T 4190-2009
適用范圍：本標準適用于機編雙絞（或多絞）六邊形鋼絲網及組合體?？捎糜诟黝悗r土工程、水土保持、堤岸防護等工程建設領域的柔性安全防護系統。
制作要求：
①鋼絲：鋼絲網用鋼絲為低碳鋼絲，抗拉強度為350~500N/mm2，伸長率應不小于10%。
②網片：網片面不允許有斷絲，網片面色澤基本一致；網面不得有破損、銹蝕，鍍層不得有裂痕，涂鍍層不得破損。網片的抗拉強度（順編織方向）應大于30KN/m。
③鍍層：熱鍍鋅層應均勻、連續、表面光滑，不得有裂紋和漏鍍的地方；鋼絲在4倍直徑的鋅棒上密繞6圈，鍍層表面不得有起層和開裂；鍍鋅鋁合金類鍍層中的鋁含量不應小于4.2%。
④聚合物層：聚合物層所用材料的抗拉強度不應小于17KN/mm2，斷裂伸長率不低于200%；聚合物層厚度在0.4mm~0.7mm之間，允許偏差為±0.1mm；鋼絲與聚合物層應緊密結合，聚合物應選用比重：PE 0.94~0.98或PVC 1.30~1.38。
⑤配件：組合絲、水平固定絲、螺旋固定絲、扣件的材質與力學指標應與鋼絲一致。
⑥網孔尺寸和允許公差表
網孔D(mm) | 網孔X(mm) | 允許偏差 |
60 | 80 | ±5% |
80 | 100 | |
100 | 120 |
⑦網片尺寸和允許偏差
長度 | 寬度 | ||
基本尺寸 | 偏差 | 基本尺寸 | 偏差 |
＜25000 | 0~+3% | ＜3000 | ±D/2 |
≥25000 | ≥0% | ≥3000 | ±D |
⑧網箱（高度400mm~1000mm的組合體）和網墊（高度在300mm以下的組合體）的尺寸偏差
長度L | 寬度W | 高度H | |
≥300 | ＜300 | ||
±5% | ±5% | ±5% | ±10% |
⑨包裝和儲存：網片可采用卷筒式或折疊成捆包裝，網箱和網墊折疊成片狀成捆包扎，并附有產品合格證；交貨的每批產品必須附有包裝標志和產品合格證；產品應儲存在空氣流通、無腐蝕性氣體的場所。
⑩型號表示方法
水利工程用六邊形鋼絲網也稱生態格網結構體或石籠網、格賓網、雷諾護墊、賽克格賓網等，但是不同的標準下它們的名稱和型號表示方法皆有區別，下面看一下它們的表示方法。

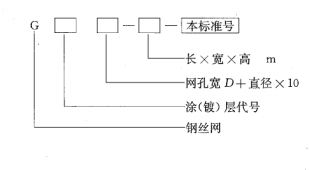

1、中華人民共和國黑色冶金行業標準YB/T 4190-2009型號表示法：
涂（鍍）層代號如下：
Z：鍍鋅類鋼絲
T：鍍鋅類合金類鋼絲
PZ：聚合物+鍍鋅類鋼絲
PT：聚合物+鍍鋅鋁合金類鋼絲
A：鍍鋁類鋼絲
舉例：GPT(10%) 8037-2×1×1-YB/T 4190-2009，表示涂聚合物鍍鋅-10%鋁合金類鋼絲織成網孔80mm×100mm，鋼絲直徑2.7mm，涂后直徑3.7mm，長2m，寬1m，高1m的網箱，執行標準為中華人民共和國黑色冶金行業標準YB/T 4190-2009。
3.中國工程建設協會標準CECS 353：2013
適用范圍：本規程適用于生態格網結構的設計、施工、質量檢驗與評定。
制作要求：
①鋼絲：鍍鋅鋼絲直徑公差當滿足＞1.6~3.0時，允許偏差±0.06mm；當滿足＞3.0~6.0時，允許偏差±0.07mm。鋼絲抗拉強度應為350MPa~500MPa，斷裂伸長率不應小于12%。
②鍍層：鍍層不應開裂，鍍層重量應符合下表
鋼絲直徑mm | 鍍層重量g/㎡ |
2.2 | 215 |
2.5 | 230 |
2.7 | 230 |
3.0 | 245 |
3.4 | 245 |
③覆層：PVC護膜厚度應為0.4mm~0.6mm；PVC原材料密度應為1.30kg/m3~1.35kg/m3，邵氏D硬度應為50~60，脆化溫度不應高于-9°C，抗拉強度不應低于20.6MPa，斷裂伸長率不應小于180%，彈性模量不應低于18.6MPa。PVC原材料耐鹽霧性能和抗老化性應滿足以下要求: 3000h 鹽霧曝光和紫外線曝光型式試驗后，PVC 性能變化要求應控制在以下范圍:密度變化不超過6% ，邵氏硬度變化不超過25% ，抗拉強度變化不超過25% ，耐磨損性變化不超過10%。
④網孔、鋼絲規格及公差
固濱籠和綠濱墊的網孔、鋼絲規格以及雙線絞合部分長度技術參數表
類別 | 網目 | 鋼絲直徑 | |||||
網孔尺寸 | 雙線絞合長度 | D(mm) | X(mm) | 網絲直徑 | 邊絲直徑 | 綁絲直徑 | |
固濱籠 | 100X120 | ≥55 | 100(±5%) | 120(±10%) | 2.5/3.5 | 3.0/4.0 | 2.2/3.2 |
130X150 | ≥60 | 130(±5%) | 150(±10%) | 2.7/3.7 | 3.4/4.4 | ||
綠濱墊 | 80X100 | ≥45 | 80(±5%) | 100(±10%) | 2.2/3.2 | 2.7/3.7 | |
固濱籠和綠濱墊尺寸公差表
類別 | 長度 | 寬度 | 高度 |
固濱籠 | ±5% | ±5% | ±5% |
綠濱墊 | ±5% | ±5% | ±5% |
⑤型號表示方法

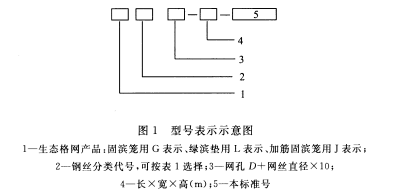

中國工程建設協會標準CECS 353：2013型號表示法：
鋼絲分類代號如下：
Z：熱鍍鋅低碳鋼絲
AZ(5%)：鋅-5%鋁-混合稀土合金鍍層鋼絲
AZ(10%)：鋅-10%鋁-混合稀土合金鍍層鋼絲
PZ：包覆PVC的熱鍍鋅低碳鋼絲
PAZ(5%)：包覆PVC的鋅-5%鋁-混合稀土合金鍍層鋼絲
PAZ(10%)：包覆PVC的鋅-10%鋁-混合稀土合金鍍層鋼絲
舉例：GPAZ(5%) 10037-2×1×1-CECS 353：2013，表示規格2m×1m×1m固濱籠，鋼絲材質為包覆PVC的鋅-5%鋁-混合稀土合金鍍層鋼絲，鋼絲直徑為2.7mm/3.7mm，網孔D為100mm，執行標準為中國工程建設協會標準CECS 353：2013。
總結：以上常用的這三個標準均適用于石籠網、格賓網、固濱籠、綠濱墊、網箱、網墊、格賓護墊、鉛絲石籠、雷諾護墊、賽克格賓網、生態格網、掛網、網袋等產品。
